안녕하세요! 동국시스템즈 대외사업지원팀 박용원입니다.
이번 주제는 견적 업무를 진행하면서 자주 받았던 질문들을 모아 정리하는 시간을 가져볼게요!
1편은 서버 관련 Q&A 입니다!
그럼 목차부터 알아볼까요?
Q1. HPE CE Mark Removal FIO Enablement Kit란?
Q2. CPU 뒤에 붙는 알파벳의 의미
Q3. Riser 구성에 필요한 CPU 개수
Q4. Gen 10 Plus 서버에 OCP3이란?
Q5. CPU 개수와 메모리 개수의 상관 관계
Q6. HPE Smart Hybrid Capacitor란?
시작합니다~!

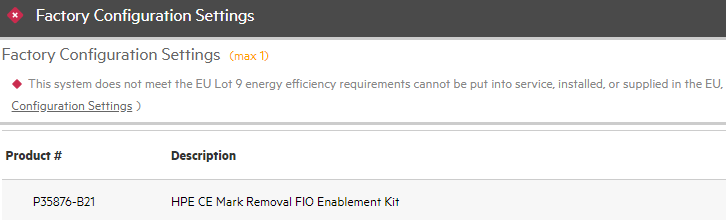

Q1 : DL360이나 DL380 서버에서 8GB 메모리로 구성할 때, ‘HPE CE Mark Removal FIO Enablement Kit’이라는 파트가
필수적으로 붙어야 하나요?
A1 : 네, 그렇습니다!
EU(유럽연합) 규정 요구 사항인 제품 환경 선언 (일명 Lot 9)에 부합되지 않는 파트를 추가하는 경우,
해당 옵션을 추가하셔야 합니다.
예를 들면, 기존 DL360 Gen 10 서버의 8GB DIMM은 Lot 9 요구 사항에 부합되지 않으므로
8GB 메모리를 추가하는 경우, ‘HPE CE Mark Removal FIO Enablement Kit’ 구성이 필요합니다.
해당 파트는 CE 마크를 제거하는 키트로, CE 마크(Conformite Europeenne Mark)는 제품이 안전, 건강, 환경 그리고
소비자 보호와 관련된 유럽 규격의 조건들을 준수한다는 의미인 점 참고 부탁 드려요!

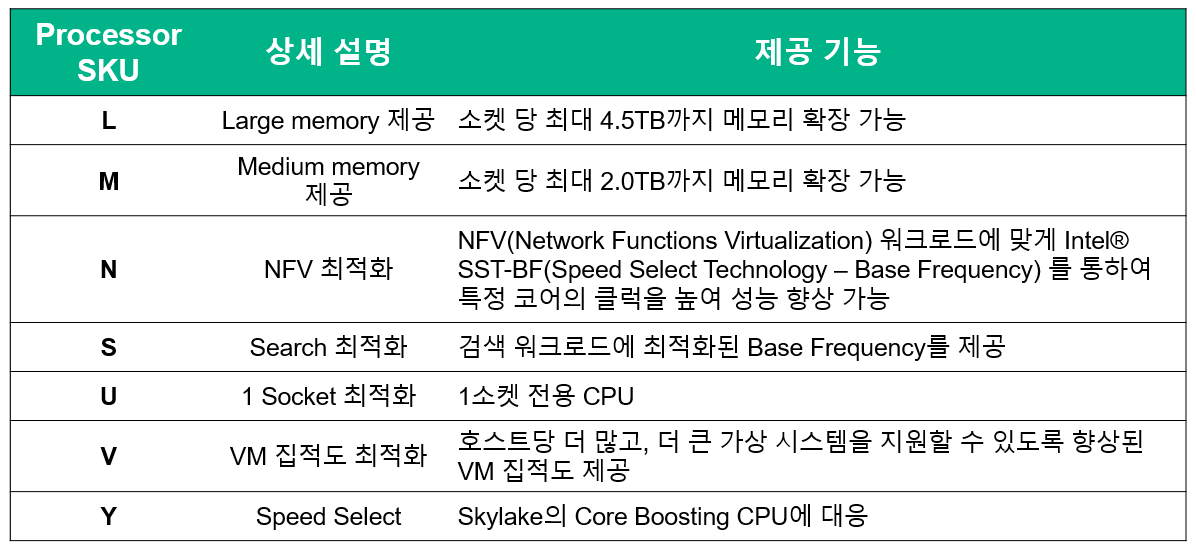

Q2 : Gold 5218N, Gold 6212U 등과 같이 CPU 뒤에 붙는 알파벳의 의미가 궁금합니다!
A2 : CPU Description 뒤에 붙는 알파벳은 각 CPU가 제공하는 기능을 알려줍니다.
아래 사진을 참고하시면 좋을 것 같아요 :)
Q3 : DL360과 DL380에 CPU 개수에 따른 Riser Card 구성이 항상 헷갈려요 ㅜ.ㅜ 답변 부탁 드려요!

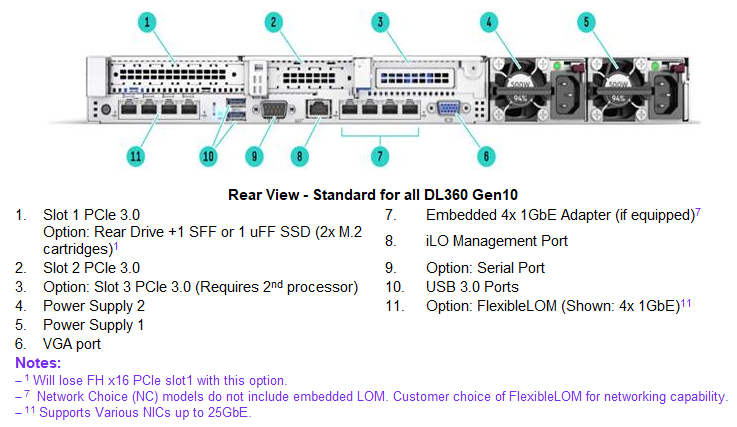

A3 : 네~ 우선 DL360부터 설명해드릴게요!
아래 그림을 보시면 PCIe ① 슬롯과 ② 슬롯까지는 1st CPU만으로도 구성이 가능합니다.
하지만 ③ 슬롯까지 사용하고 싶다면 반드시 ‘2nd CPU’가 필요합니다.
그 이유는 ③ 슬롯까지 사용하려면 Riser Card가 필요한데, Riser를 꽂으려면 2P 구성이 필수이기 때문이죠.
따라서 세 번째 Riser 까지 사용하시려면 반드시 2P로 구성하셔야 합니다!

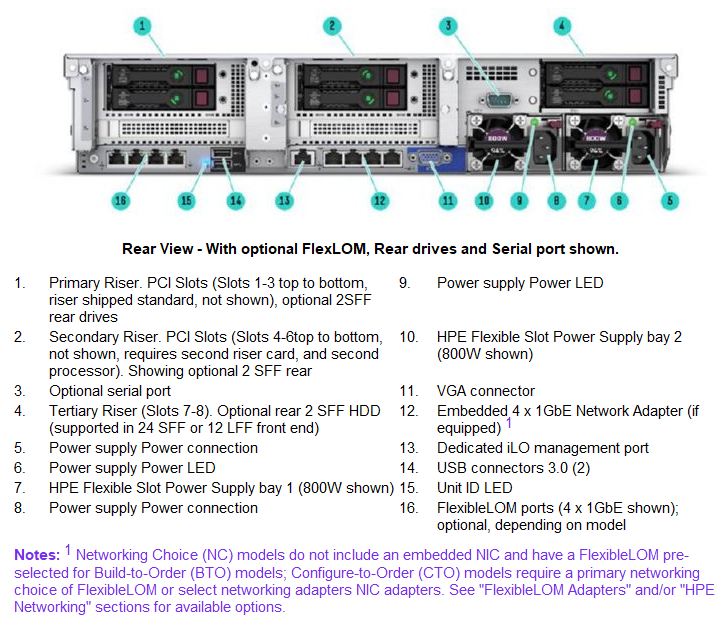

다음은 DL380입니다! 아래 그림을 보시면 ① 은 Primary Riser를, ② 는 Secondary Riser, ④ 는 Tertiary Riser 를 의미합니다.
Primary Riser 까지는 별도의 Riser Card 구성이 없어도 사용이 가능하지만, Secondary Riser 부터 추가해서 사용하려면
DL360과 마찬가지로 반드시 ‘2nd CPU’가 필요합니다.
Q4 : Gen 10 plus 서버에 OCP3이라는 파트는 처음 보는데, 어떤 파트인가요?
A4 : OCP(Open Compute Project) 3.0 Slot을 의미하는 OCP3은
Gen 10 서버에서의 FLR(FlexibleLOM)과 같은 역할을 하는 파트라고 보시면 됩니다.
Gen 10 Plus 서버는 OCP 3.0 Slot을 추가적으로 제공하여 PCI Slot 소모 없이 네트워크 카드 이중화 구성이 지원되며,
이를 위해 시스템 보드에 OCP 3.0 어댑터 장착을 제공합니다.

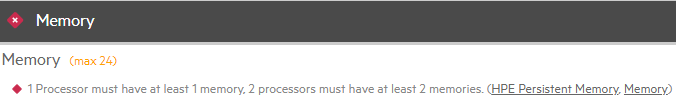

Q5 : 견적 구성할 때, 아래와 같은 에러가 뜨는데 이유가 뭘까요?
"1 Processor must have at least 1 memory, 2 processors must have at least 2 memories."
A5 : 2 CPU로 구성했는데 메모리 개수가 1개이면 위와 같은 에러가 뜹니다!
CPU 개수에 따라 메모리 개수에도 제한이 있습니다.
1P로 구성할 시 최소 1개 이상의 메모리가 필요하고, 2P로 구성할 시 최소 2개 이상의 메모리가 필요합니다!
즉, 2P로 구성했을 때 메모리 1개만 넣는 구성은 불가합니다 :)
Q6 : Gen 10 Plus를 구성할 때, HPE 96W Smart Storage Battery 145mm Cble 대신
HPE Smart Hybrid Capacitor w/ 145mm Cble
이 파트가 붙던데 이유가 있는지 알려주세요. 그리고 두 파트의 차이가 무엇인지 알고 싶습니다!
A6 : 제가 Webinar에서 들은 바로는, 수급 이슈 때문에 가급적이면 96W Battery 보다
Smart Storage Hybrid Capacitor 를 추천하더라구요..

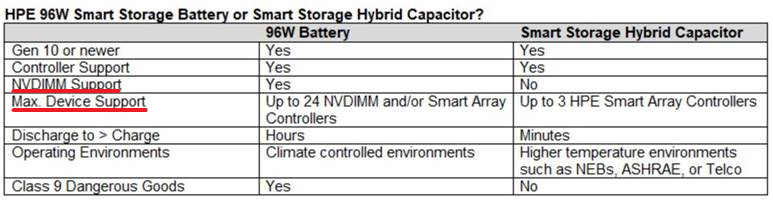

두 파트의 주요한 차이점은 NVDIMM(최신 비휘발성 메모리) 지원 여부와 지원하는 Device 수량이라고 합니다!
자세한 내용은 아래 그림 참고 부탁 드려요!
문의 사항 있으시면 언제든지 연락 주세요!
감사합니다 :)
