안녕하세요. 동국시스템즈 대외사업지원팀에서 Quotation을 담당하고 있는 이빛나✨ 입니다.
이번 시간에는 DL380 Gen10 Plus 서버에 새로 업데이트 된 NVMe에 대하여 설명 드리도록 하겠습니다.
Partner Day때 들었던 내용 위주로 정리를 해보았는데 제가 관심을 가졌던 부분이라 8월은 NVMe로 주제를 정해 보았어요.
일단 NVMe를 제안하실 때 먼저 생각해 보셔야 하는 것들이 있습니다.
1. NVMe SSD를 HW Raid와 함께 사용 할 것인지? - Tri-mode controller 필요함
2. SAS/SATA/NVMe를 혼용할 것인지? - 혼용 사용 지원하는 Cage 필요함
3. NVMe만 사용할 것인지!
각 경우에 따라 구성이 달라질 수 있으니 NVMe 구성에 관심이 있으시면 아래 내용을 정독해 주세요.
먼저, DL380 Gen10 Plus에서 눈에 띄게 달라진 점은 Controller 입니다.
기존 Smart Array도 사용할 수 있지만 NVMe Raid를 잡을 수 있는 여러 종류의 Controller가 업데이트 되었습니다.

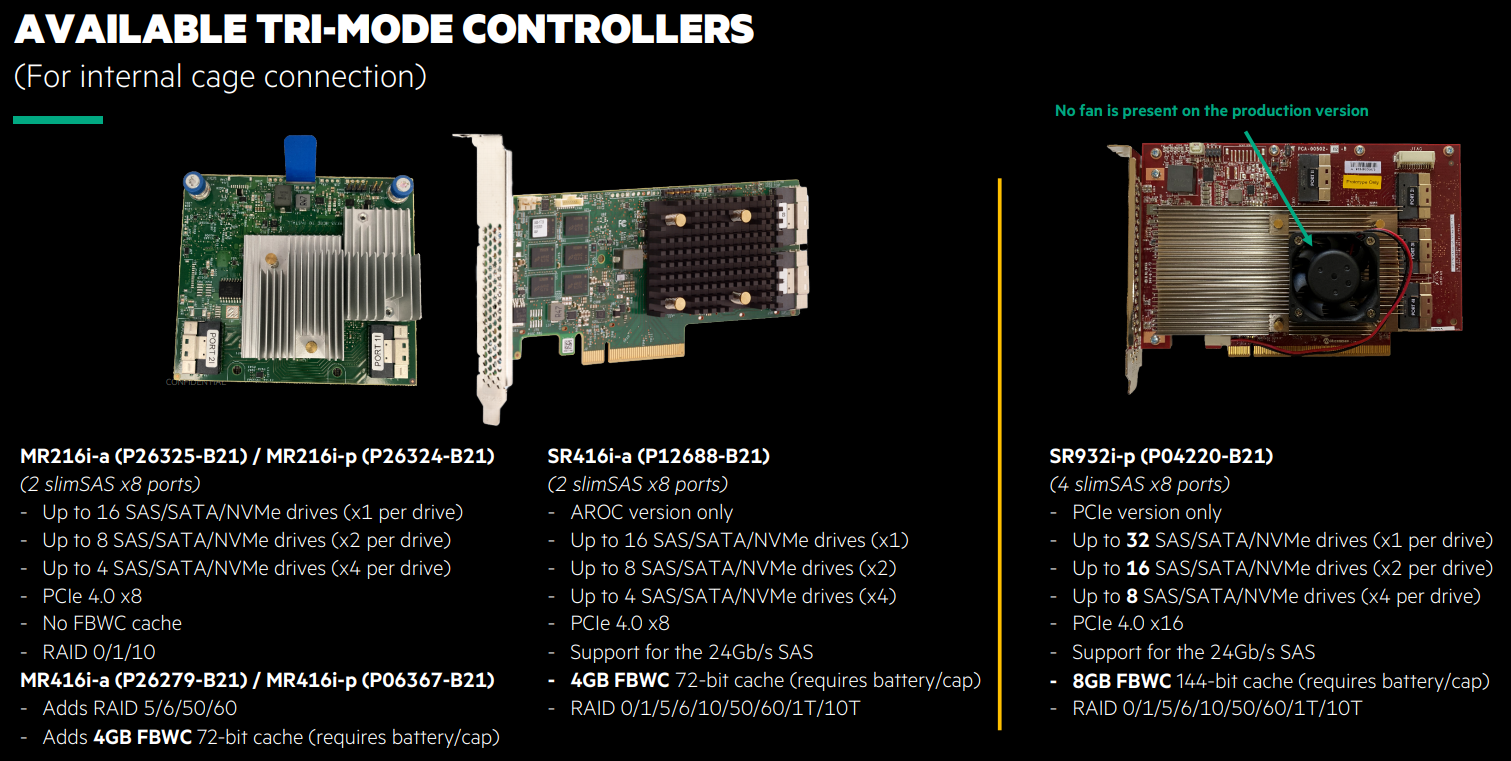

바로 아래 장표에 설명된 Tri-mode controller 입니다.
NVMe Raid를 사용하거나, SAS/SATA/NVMe를 혼용 구성 할 예정이라면 반드시 위 Controller가 필요합니다.
여기서 MR은 메가레이드라는 제조사의 이니셜을, SR은 스마트레이드라는 제조사의 이니셜을 따서 만들었다고 합니다.
SR932i-p 기준으로 PCIe의 Lane 수를 x1 로 구성했을 때 NVMe를 최대 32개까지 장착 하실 수 있습니다.
최대 Performance가 필요하지 않은 이상 x1 또는 x2 구성으로 NVMe 개수를 최대로 늘릴 수 있습니다.
여기서 최대 Perfomance가 아니라고 해서 성능이 안 나오는 것은 아니니 걱정하지 않으셔도 됩니다.
NVMe 자체 성능이 끝내주니까요!
Controller 설명에 있는 x1, x2, x4 는 PCIe 의 Lane을 의미 합니다.
Riser board 구성을 하실 때 x8 x16 x8 riser (3 Slot) 또는 x16 x16 riser (2 Slot) 이런 Description 을 볼 수 있는데,
Slot 1개 당 지원하는 Lane의 수를 의미한다고 이해하시면 되겠습니다.
NVMe 구성을 위해 주목해야 할 Cage를 살펴볼까요?

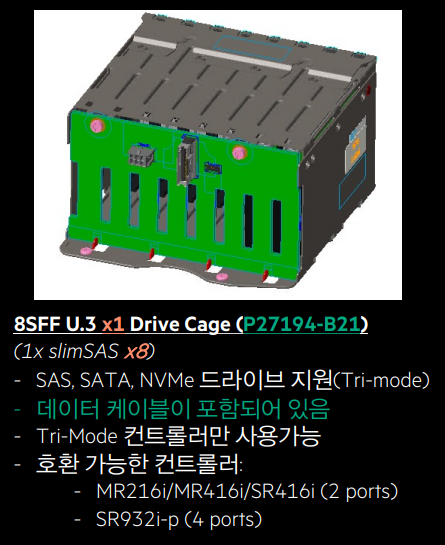

첫 번째는 P27194-B21 Cage로 1개의 포트를 확인할 수 있고, 8 Lane을 지원합니다.
이 Cage는 Tri-Mode Controller만 사용 가능합니다.
두 번째로 P26931-B21 Cage는 4개의 포트로 8 Lane을 지원합니다.
밖으로 나오는 포트가 4개이니 1개의 포트보다 성능이 좋겠죠?
해당 Cage에 SR932i-p Controller를 구성하시면 최대의 Perfomance 낼 수 있습니다.

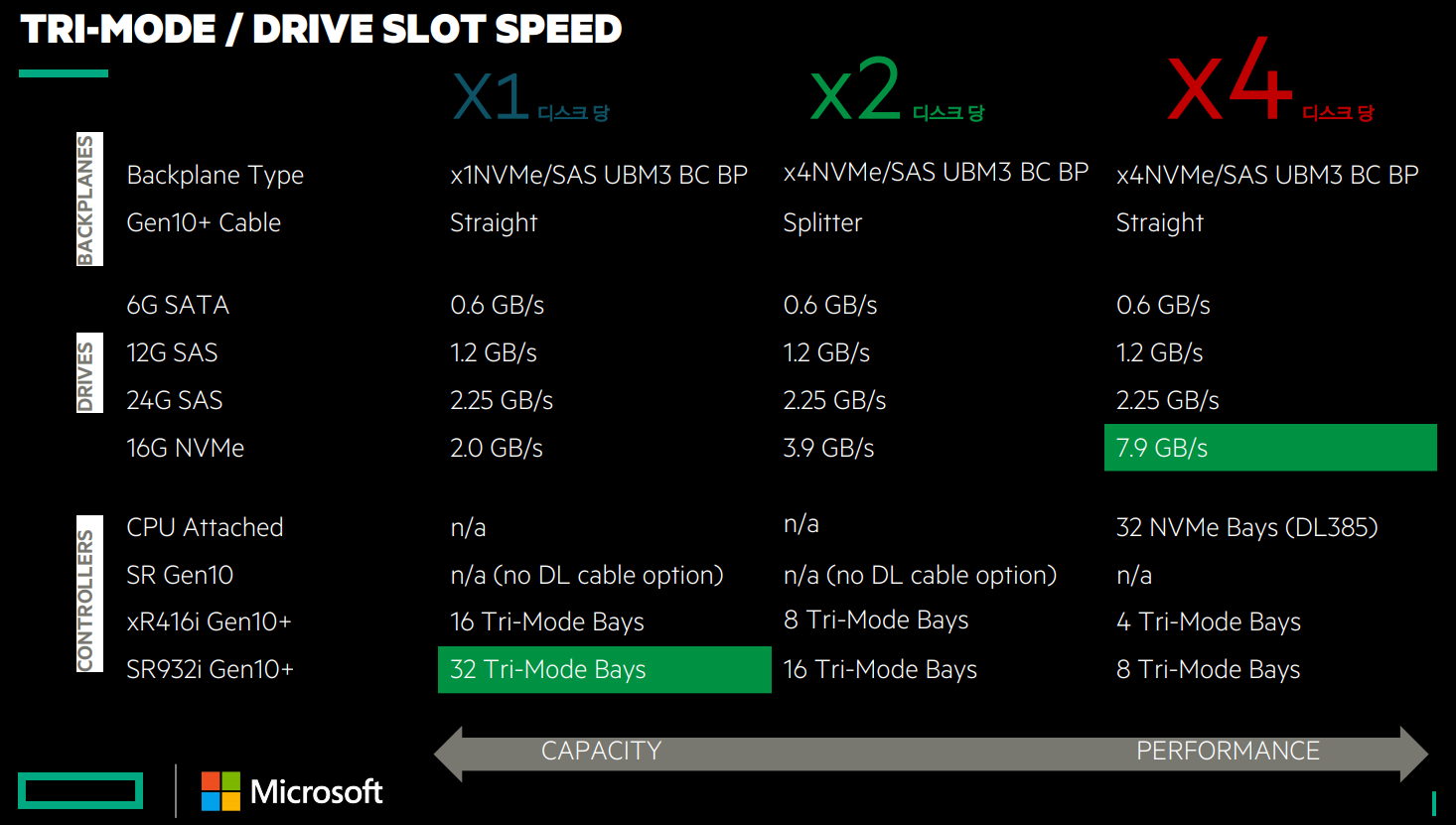

Tri-Mode 에서 Drive Lane을 살펴보면 디스크 당 Lane수가 낮다면 그만큼 장착 가능한 Drive가 많아지므로
Capacity 가 올라가고,
Lane수가 높을 수록 장착 가능한 Drive는 적어지지만 Performance가 올라간다는 부분 확인 할 수 있습니다.
고객사가 요구하는 환경에 맞게 NVMe를 제안해주시면 됩니다.
마지막으로, 최대 장착 가능한 NVMe와 최고 성능을 내는 NVMe 구성을 한번 살펴볼까요?

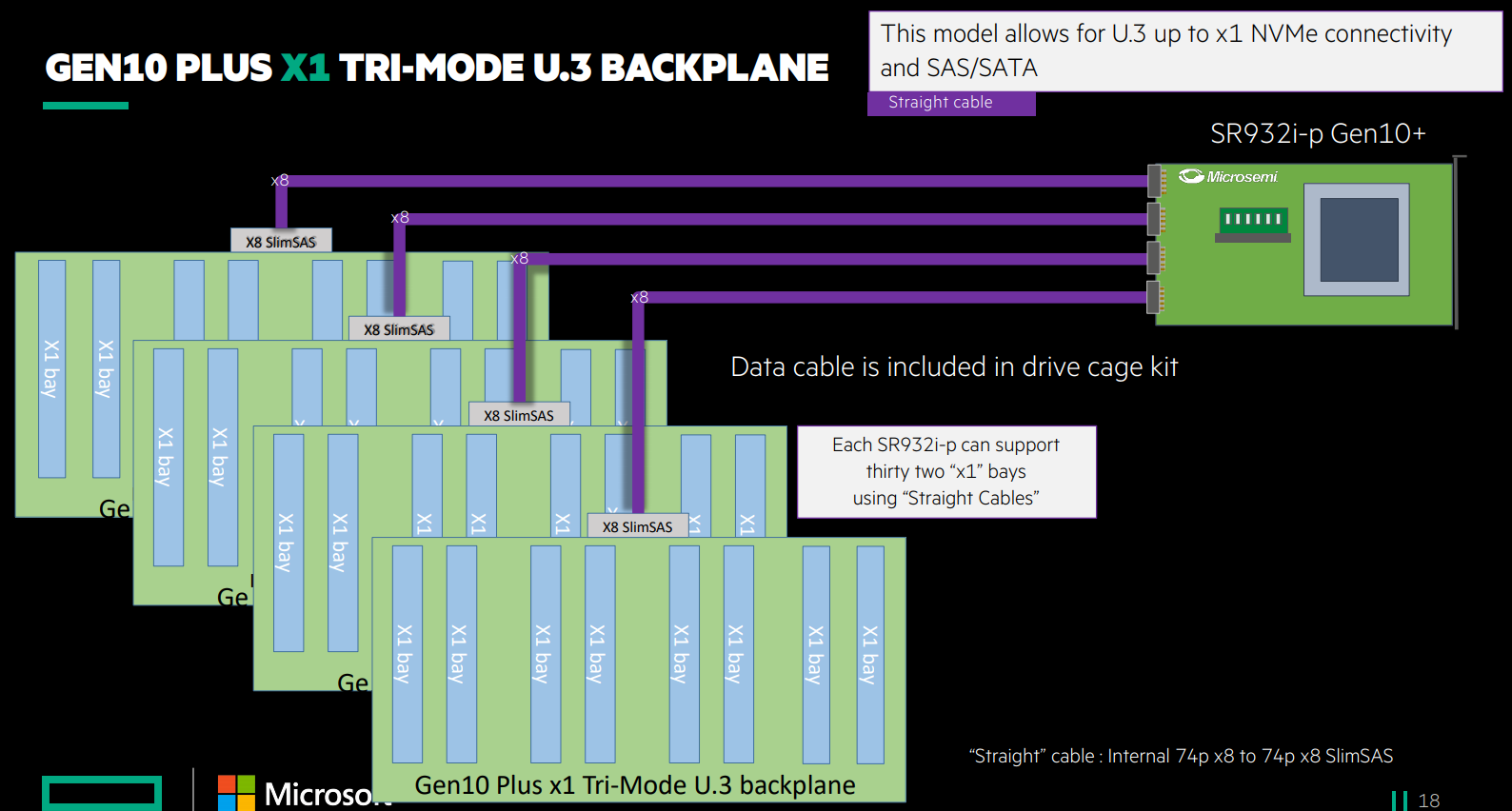

위 장표는 x1 Lane으로 NVMe 를 32개까지 장착한 모습입니다.
Cage 4개에 SR932i-p Controller의 각 포트를 Straight cable을 이용하여 연결했습니다.
이렇게 연결을 하기 위해서는 NVMe용 Riser board, SR932i-p Controller, Cable 이 필수로 구성되어야 합니다.

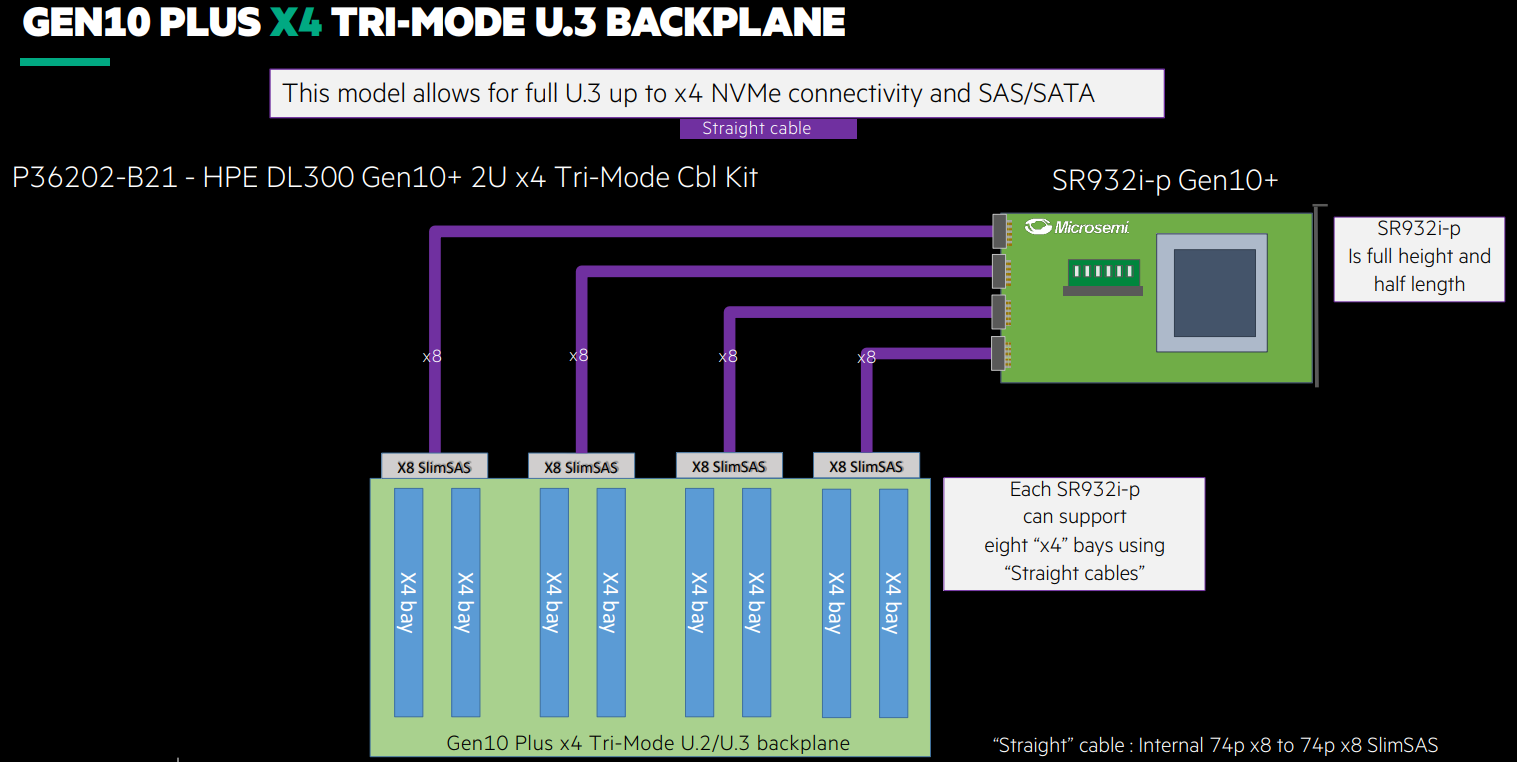

위 장표는 x4 Lane으로 NVMe를 8개 구성한 모습 입니다.
x4 Lane을 사용하니 성능이 좋을 수 밖에 없겠죠!
Cage 1개에 SR932i-p Controller의 각 포트를 x4 Lane을 지원하는 Tri-Mode 로 연결하였습니다.
이렇게 연결을 하기 위해 NVMe용 Riser board, SR932i-p Controller, Tri-Mode Cable 이 필수로 구성되어야 합니다.

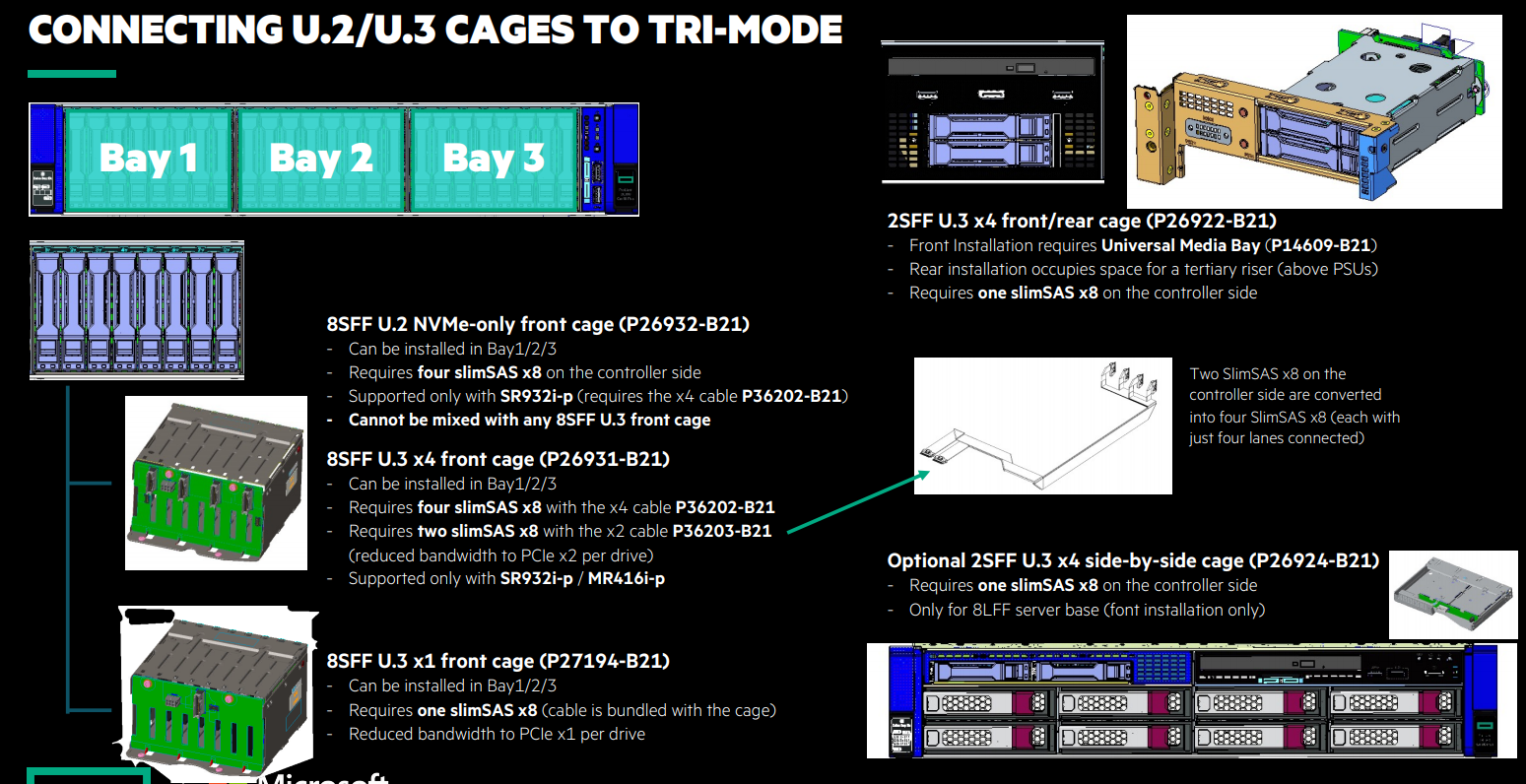

이 두 가지 구성 외에 아래 장표를 통해 Cage 종류와 어떤 연결 방식이 있는지 공부해 보시면 좋을 것 같아요.
DL380 Gen10 Plus 서버에서 달라진 NVMe 구성에 대해 살펴 보셨는데, 어떠셨나요?
그림으로 확인하니 이해가 훨~씬 쉽죠?
해당 주제는 7월 22일(목) HPE Partner Day Webinar 때 있었던 내용을 토대로 작성되었습니다.
문의 사항 있으시면 언제든 댓글 달아주세요!
감사합니다.
